SP-MBUS-40V-IP
Kombinovaná hrubá a jemná prepäťová ochrana pre M-Bus siete
Použitie
Prepäťová ochrana je určená k ochraně dvojvodičového komunikačného vedenia M-Bus siete pred impulzným prepätím. Dvojstupňová ochrana chráni M-Bus zariadenia pred prepätím medzi vodičmi a medzi zemou a jednotlivými vodičmi. Prepäťová ochrana je vhodná k ochrane M-Bus slave aj M-Bus master zariadení bez rozdielu.

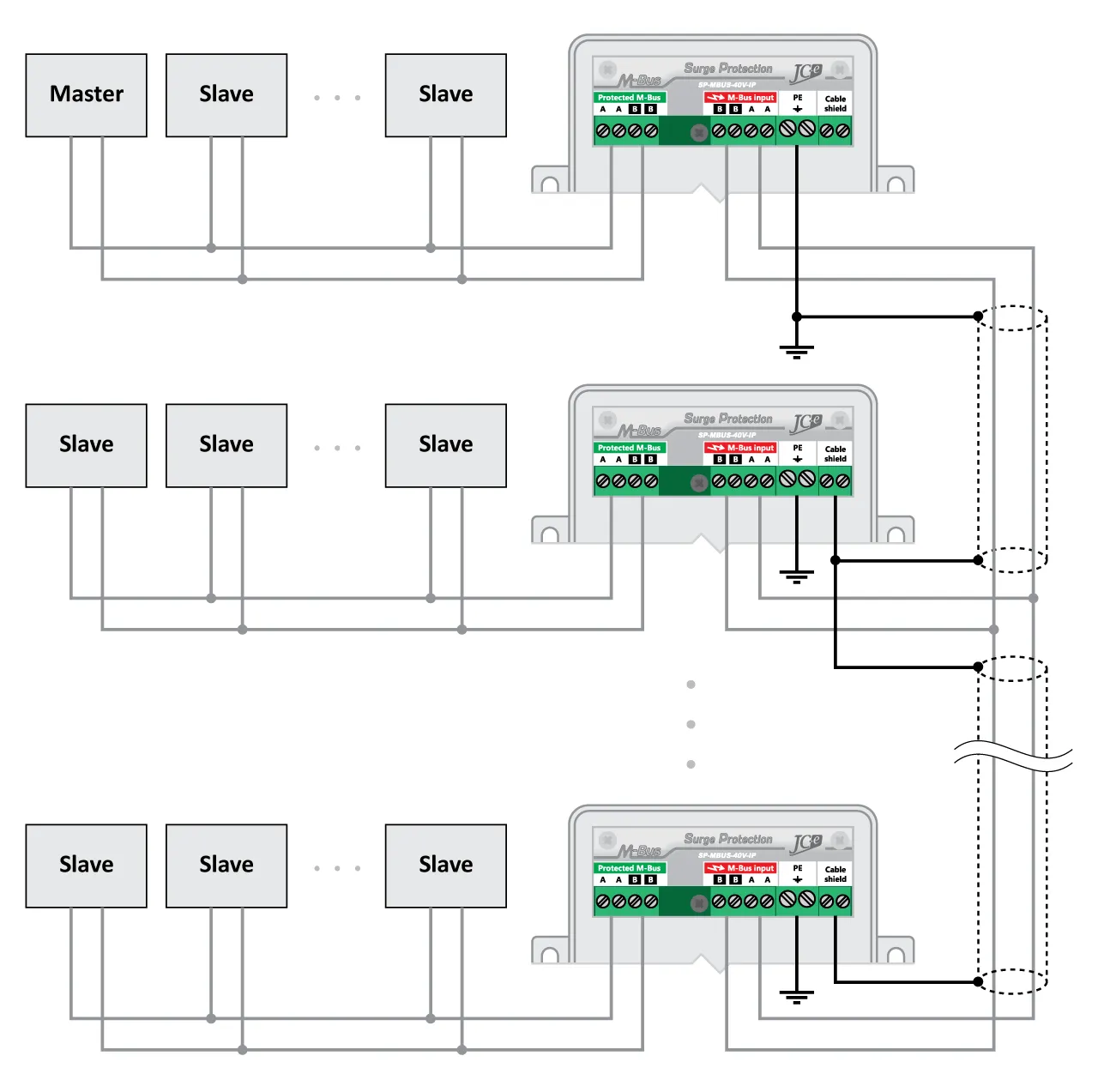

Ochrana má samostatnú ochranu bleskoistkou pre zapojenie tienenia komunikačného kábla. Využitie je vhodné pre zamedzenie spätných prúdov medzi rôznymi zemami/zemničmi.
Hlavné vlastnosti
- Montáž na stenu, krytie IP54.
- Vhodná pre ochranu slave aj master zariadení.
- Maximálna záťaž 0,4A – 255 M-Bus zariadení.
- Maximálne prevádzkové M-Bus napätie 44V.
- Maximálny nárazový prúd In(8/20μs) 10kA.
- Sériový odpor na linku 2,2 Ω.
- Ochrana bleskoistkou pre tienenie kábla.

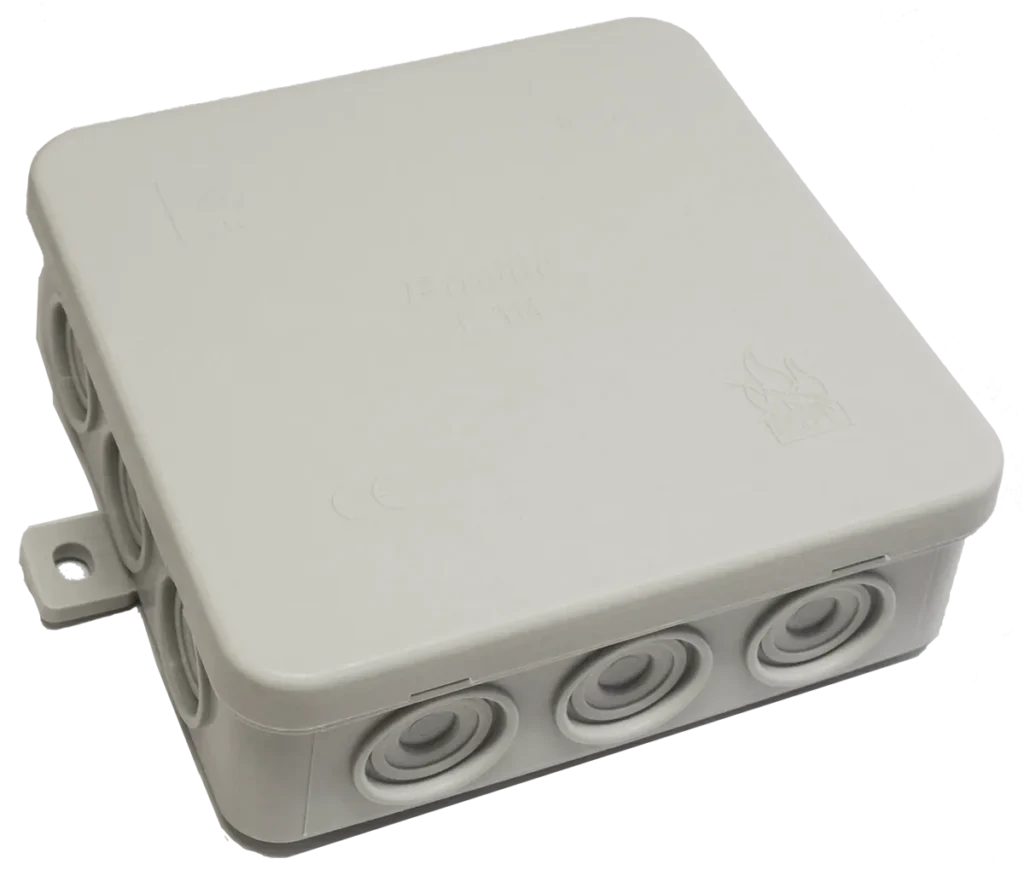

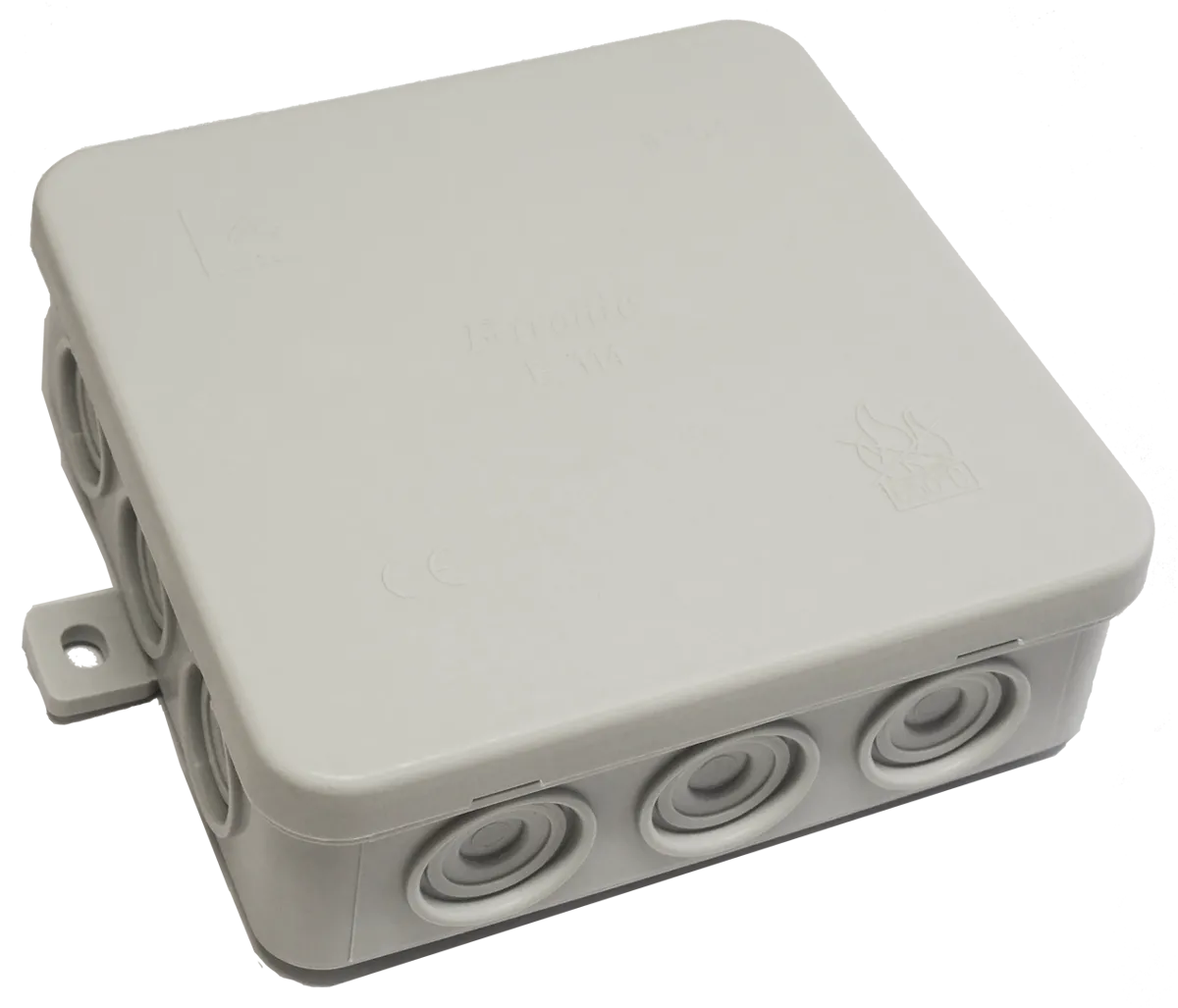

- Plastová krabička s rozmermi 100x100x39mm.
Záruka kvality
- Vyrábané ochrany sú v priebehu výroby elektricky testované a prechádzajú vizuálnou kontrolou aby bola dosiahnutá najvyššia možná miera spoľahlivosti a kvality.
| Elektrické vlastnosti | |
|---|---|
| Prevádzkové napätie A-B | 40V |
| Maximálne prevádzkové napätie A-B | 44V |
| Maximálny prevádzkový prúd A,B | 0,4A – 255 M-Bus slaves |
| Maximálne prevádzkové napätie A,B k PG | 90V |
| Špičkový nárazový prúd In (8 / 20 μs) | 10 kA |
| Doba odozvy | |
| Maximálne napätie na A-B pri In | |
| Maximálne napätie A,B voči PG pri In | |
| Sériový odpor na linku | 2,2 Ω |
| Konektor | svorkovnice pre vodiče do max. prierezu 2,5mm², 4mm² pre PE |
| Teplota | |
| Pracovný rozsah | -40°C až 80°C |
| Mechanická konštrukcia | |
| Mechanické prevedenie | plastová krabička |
| Montáž | dve diery s rozstupom 110mm |

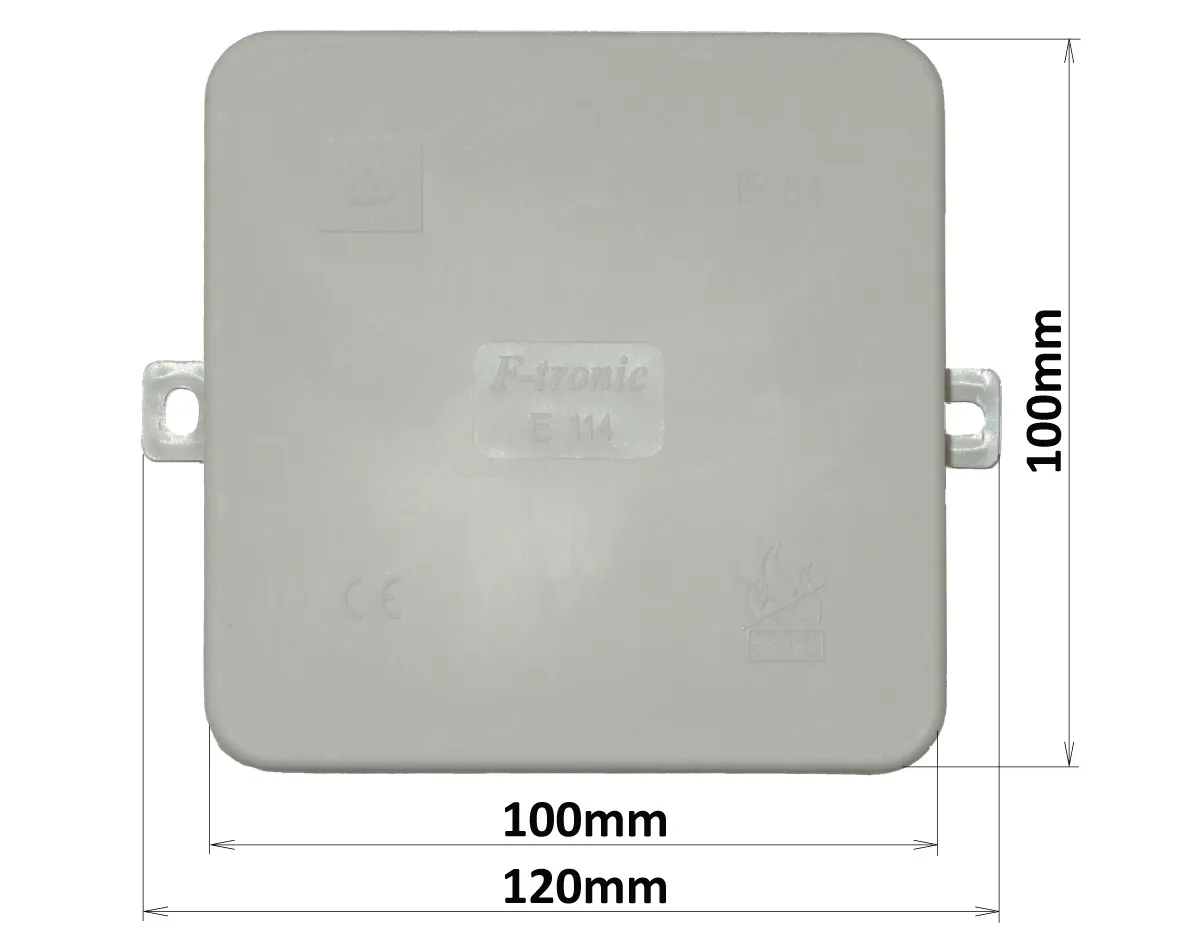

| Rozmery: výška x šírka x hrúbka | 100 x 100 x 39 mm (100 x 120 x 39 mm s úchytmi) |
| Krytie | IP54 |
| Hmotnosť | 93g |
Koncový zákazník
Cenník pre fyzické osoby a firmy, ktoré nenakupujú prevodníky za účelom ďalšieho predaja.
Integrátor
Cenník pre firmy, ktoré nakupujú prevodníky za účelom ďalšieho predaja svojim zákazníkom v rámci svojej výrobnej alebo dodávateľskej činnosti.
Cenník je dostupný len pre registrovaných obchodných partnerov.
Žiadosť o registráciu.

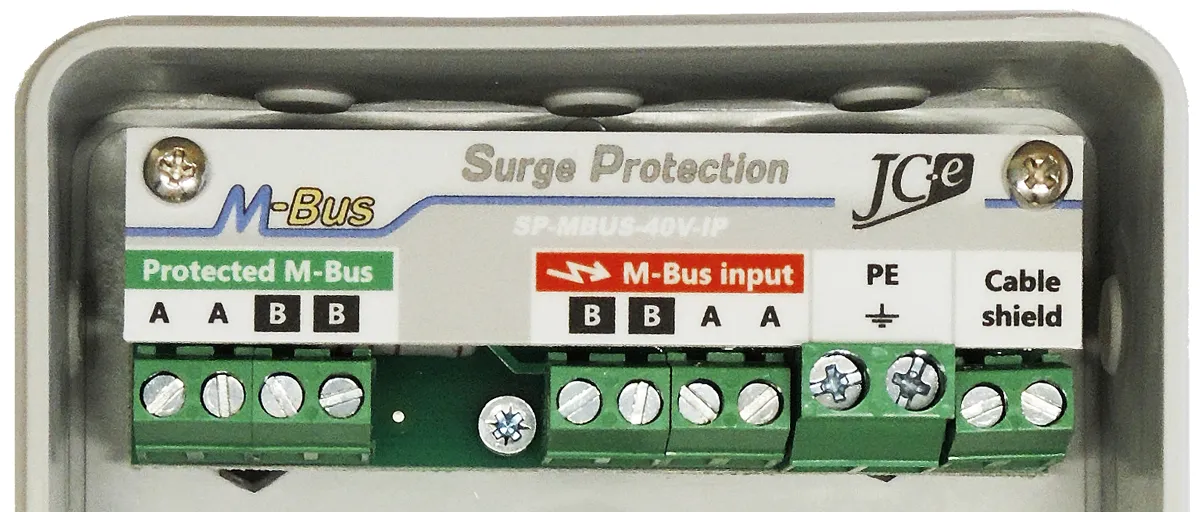

Konektory
| Konektory | Typ | |
|---|---|---|
| Protected M-Bus A, B |
Svorky pre pripojenie M-Bus linky, ktorá je chránená voči prepätiu. Pripojenie chráneného M-Bus zariadenia. | Svorkovnica 2,5mm² |
| M-Bus input A, B |
Svorky pre pripojenie M-Bus linky, na ktorej sa môže vyskytovať nebezpečné prepätie. | Svorkovnica 2,5mm² |
| PE ⏚ |
Svorka pre pripojenie uzemnenia. Pripojiť k uzemneniu elektrickej inštalácie. Použiť čo najkratší vodič s prierezom 2,5 až 4 mm² | Svorkovnica 4mm² |
| Cable shield | Svorka pre pripojenie tienenia kábla | Svorkovnica 2,5mm² |
